HAMi 2.10 解读（二）| 一张昇腾卡切给两个 Pod：Volcano + HAMi-core vNPU 软切分实测

GPU 有 HAMi 做显存硬隔离，昇腾 NPU 呢？本文是 HAMi 2.10 解读系列第二篇：在昇腾 310P3 真机上验证 Volcano 调度 + HAMi-core 软切分——容器内只见 8192 MiB 切片，两个 Pod binpack 到同一张物理卡，监控指标如实上报。

上一篇我们实测了 KAI Scheduler + HAMi-core 在 NVIDIA GPU 上的显存硬隔离：两个 Pod 共享一张 T4，谁也别想多占 1 MiB。有读者接着问：昇腾 NPU 呢？

昇腾是国内 AI 推理的主力卡。一张 310P3 有 21.5 GiB 显存，如果每个推理服务独占一张卡，浪费同样惊人；可 NPU 的共享比 GPU 更容易踩坑——vNPU、硬切分、软切分、Volcano 模式，一堆概念搅在一起，光是分清“谁在切卡、切出来的是什么”就要花掉半天。

本文是 HAMi 2.10 解读系列第二篇，聚焦 HAMi v2.10 中昇腾管理的一次重要升级：用 Volcano 调度器运行 hami-vnpu-core 软切分的 vNPU，让批量调度语义（队列、Gang、binpack）与容器级隔离（在昇腾 API 层强制生效的显存与算力上限）协同工作。

先说结论：我们在一台昇腾 310P3 aarch64 服务器的单节点 Kubernetes 集群上跑通了完整链路——申请 8192 MiB 切片的容器，容器内 npu-smi 恰好只看到 8192 MiB；第二个 Pod 以 binpack 方式落到同一张物理卡、拿到独立切片；插件的 Prometheus 端点如实上报了两个容器的配额。

背景：Volcano、昇腾与 HAMi 的三角关系

三个角色先各自就位：

Volcano 是 Kubernetes 原生的批处理与 AI 工作负载调度器，CNCF 孵化项目，提供队列、Gang 调度、binpack/spread 等能力，是很多 AI 集群的调度器首选。

昇腾（Ascend）NPU 是华为的 AI 加速器。从一张物理 NPU 上划出、提供给容器使用的逻辑设备就叫 vNPU——一张 21.5 GiB 的卡可以划成 8 GiB 加 8 GiB 两份切片，剩余约 5.5 GiB。

HAMi 负责“守规矩”：它面向昇腾的运行时隔离组件叫 hami-vnpu-core（注入 libvnpu.so），在昇腾 API 层强制执行显存与算力配额。

HAMi v2.10 对昇腾的管理做了一次整体升级：新增 Volcano 集成、让基于模板的 vNPU 与 HAMi-core 节点在同一集群共存的异构管理能力，以及 vNPU HAMi-core 监控。本文讲的正是其中“Volcano + 软切分”这条路径。

先分清：NPU、vNPU、硬切分、软切分

这是本话题最容易产生歧义的地方，先把层次分开：

层次回答的问题
NPU / vNPU你拿到的是什么设备：vNPU 是从物理 NPU 划出、提供给容器的逻辑设备
硬切分 / 软切分这个虚拟设备如何实现隔离
HAMi-core谁在容器内执行软切分配额
HAMi / Volcano由谁决定 Pod 用哪张卡、用多少资源

硬切分由昇腾驱动/固件的虚拟化能力完成，用户只能从预定义模板中选择：vir05_1c_16g 代表固定数量的 AI Core、AI CPU 和 16 GiB 显存，创建后设备层会产生一个真正的 vNPU 实例（可用 npu-smi info -t template-info 查询支持的模板）。

软切分不在硬件里真正创建 vNPU，而是让多个容器共享同一张物理 NPU，在容器内注入 libvnpu.so，拦截应用对昇腾运行时 API 的调用并记账：

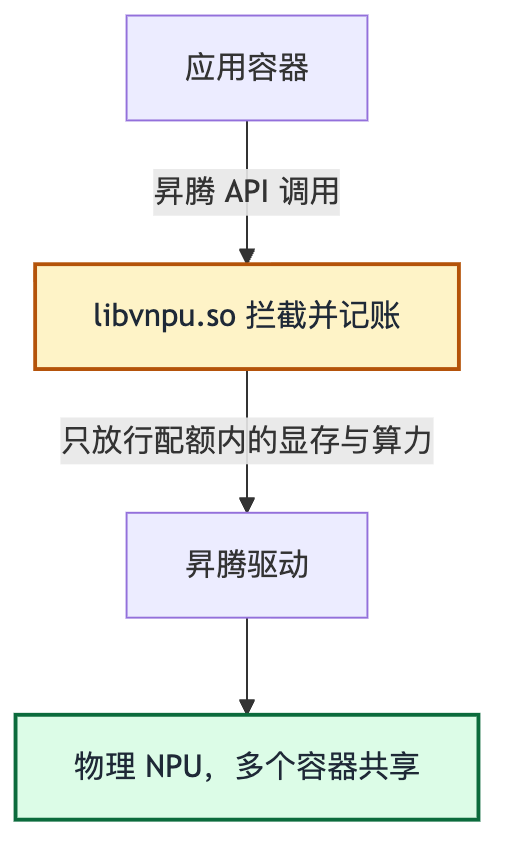

软切分原理：应用容器调用昇腾 API，libvnpu.so 拦截并记账，只放行配额内的显存与算力，多个容器共享物理 NPU
图1: 软切分原理：应用容器调用昇腾 API，libvnpu.so 拦截并记账，只放行配额内的显存与算力，多个容器共享物理 NPU

以 8192 MiB 配额为例：应用查询设备时只看到 8192 MiB，申请显存由 libvnpu.so 记账，超过配额的请求被运行时拦截层阻止。两者对比：

硬切分软切分
隔离边界设备虚拟化层强制，更强软件运行时拦截，不等于 SR-IOV 级硬件边界
规格仅厂商模板，例如 8 GiB、16 GiB 档位任意 MiB、算力比例
切分单元AI Core、AI CPU、显存、DVPP显存与算力配额
前置条件芯片/驱动需支持对应模板依赖 libvnpu.so 注入与驱动兼容，当前仅支持 ARM

可以把两者理解成：硬切分是在房子里真正砌墙；软切分是大家共用房子，但每个门口都有一个严格记账和限流的管理员。

注意，本文所说的“软切分 vNPU”是 Kubernetes/HAMi 视角下的逻辑切片，并不是通过 npu-smi ... create-vnpu 创建的昇腾硬件 vNPU。

Volcano 调度昇腾 vNPU 的两种方式

Volcano 调度昇腾虚拟 NPU 有两种不同方式，很容易混淆。先把它讲清楚，能省掉好几个小时的排错：

MindCluster 模式HAMi 模式
Volcano 开关deviceshare.AscendMindClusterVNPUEnabledeviceshare.AscendHAMiVNPUEnable
提供方Volcano 原生昇腾插件Project-HAMi/ascend-device-plugin
模板vir04_3c_ndvpp（带 dvpp 维度）vir05_1c_16g（仅 memory/aiCore/aiCPU 字段）
切分方式驱动模板（硬切分）默认走驱动模板，Pod 设置 huawei.com/vnpu-mode: hami-core 后走软切分
资源名huawei.com/npu-corehuawei.com/Ascend310P、-memory

本文讲的是 HAMi 模式下的 hami-vnpu-core 软切分。特别提醒：HAMi 模式并不等于软切分模式——同一个 ascend-device-plugin 同时支持模板硬切分与 hami-vnpu-core 软切分，由 Pod 的注解选择路径。这也是两种 Volcano 模式里唯一做运行时拦截的一种：不是把卡预先切成固定的虚拟化模板，而是在用户态拦截昇腾调用，在运行时按容器强制显存与算力上限。Volcano 决定哪个 Pod 拿到哪个切片，HAMi-core 让这个决定真正生效。

这次集成到底新增了什么

先纠正一个名字：HAMi-core 是这一类容器内运行时隔离技术的统称，最早主要指 NVIDIA 的 libvgpu.so；hami-vnpu-core 是专门面向昇腾 NPU 的实现，实际注入的是 libvnpu.so。

昇腾软切分能力本身并不是新东西：相关支持 2026 年 4 月就已进入代码，在 HAMi 2.9 中链路已经可用。HAMi 2.10 的 Volcano 集成没有重新发明软切分，而是把“分配者”从 HAMi Scheduler 换成了 Volcano，底下两层原样复用：

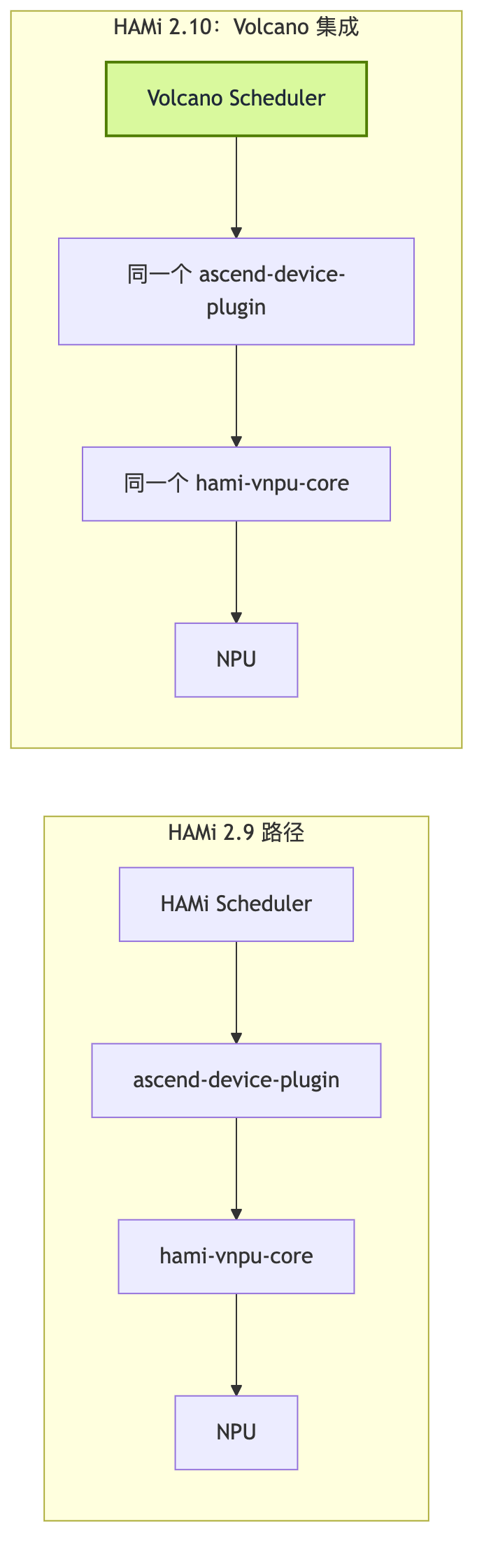

HAMi 2.9 用 HAMi Scheduler 调度，HAMi 2.10 换成 Volcano Scheduler，ascend-device-plugin 与 hami-vnpu-core 两层原样复用
图2: HAMi 2.9 用 HAMi Scheduler 调度，HAMi 2.10 换成 Volcano Scheduler，ascend-device-plugin 与 hami-vnpu-core 两层原样复用

层次HAMi 2.9 路径Volcano 集成路径
调度器HAMi SchedulerVolcano Scheduler
设备发现/挂载ascend-device-plugin同一个 ascend-device-plugin
软切分执行hami-vnpu-core（libvnpu.so）同一个 hami-vnpu-core
显存、算力隔离已支持复用原有能力
队列、Gang 调度不是重点Volcano 提供
binpack / spreadHAMi 策略Volcano deviceshare 策略
监控及软硬混合管理相对早期2.10 进一步补全

Volcano 现在能理解这些 HAMi 昇腾资源，并决定：哪个 Pod 使用哪张物理 NPU、多个 Pod 是否 binpack 到同一张卡、整组训练 Pod 是否满足 Gang 条件、使用哪个队列、优先级和抢占策略。准确的说法是：这次集成完成的是“Volcano 调度昇腾 HAMi-core 软切分资源”，并补充监控及软硬切分混合管理；昇腾软切分能力本身早已存在。

集成链路如何工作

这条链路有三个分工：

  • Volcano 的 deviceshare 插件从 hami-scheduler-device ConfigMap（配合 AscendHAMiVNPUEnable: "true"）读取 vNPU 规格，并按 binpack 或 spread 策略决定每个 Pod 由哪个节点、哪张卡服务；
  • ascend-device-plugin DaemonSet 向节点注册 huawei.com/Ascend310P（卡数）与 huawei.com/Ascend310P-memory（MiB）扩展资源，并把 HAMi-core 资产（libvnpu.so 和 ld.so.preload）拷贝到宿主机 /usr/local/hami-vnpu-core/；
  • HAMi-core（libvnpu.so） 经 Ascend Docker Runtime 的 preload 机制注入业务容器，强制执行调度器选定的切片。

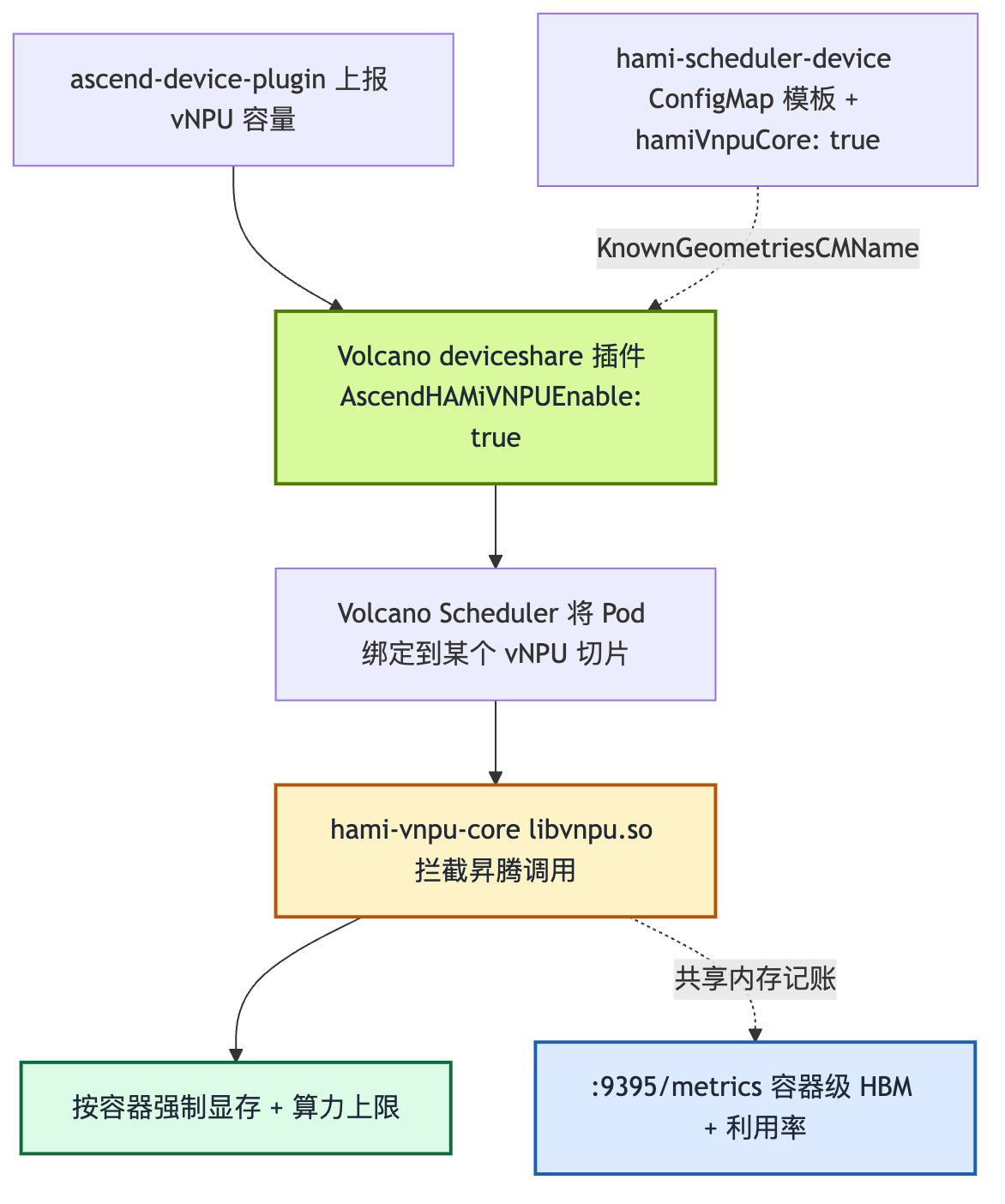

集成链路：ascend-device-plugin 上报容量，Volcano deviceshare 插件读取模板并绑定切片，libvnpu.so 拦截昇腾调用，按容器强制上限并在 9395 端口导出指标
图3: 集成链路：ascend-device-plugin 上报容量，Volcano deviceshare 插件读取模板并绑定切片，libvnpu.so 拦截昇腾调用，按容器强制上限并在 9395 端口导出指标

Pod 侧的契约很简洁，四样东西缺一不可：

spec:
  schedulerName: volcano        # 交给 Volcano 调度
  runtimeClassName: ascend      # Ascend Docker Runtime
  containers:
    - name: npu
      resources:
        limits:
          huawei.com/Ascend310P: "1"          # 1 个 vNPU
          huawei.com/Ascend310P-memory: "8192" # 8192 MiB 显存切片

外加注解 huawei.com/vnpu-mode: hami-core。少了这个注解，Pod 会退回模板路径，在纯软切分节点上可能一直 Pending——这是最常见的翻车点。

真机验证：容器只见切片，两个 Pod 共卡

验证环境：麒麟 V10 aarch64 单节点 Kubernetes 1.28 集群，2× 昇腾 310P3（驱动/npu-smi 25.5.1），containerd 1.7.1。Volcano 按实验 13 从源码编译（撰写本文时软切分要求 1.16，而稳定版还停在 v1.15.1），插件使用官方 ascend-device-plugin v1.4.0。

插件注册后，节点上报 14 个 vNPU（2 卡 × 7，与 vDeviceCount: 7 一致）与 43054 MiB 可分配显存。

验证一：容器只看到自己的切片。 第一个 Pod 内的 npu-smi info 显示的是 0 / 8192 MB 的设备，而宿主机在同一张卡上看到的是 1848 / 21525 MB：

$ kubectl exec ascend-vnpu-check -- npu-smi info
[INFO limiter::manager] [Manager] Registered as Global Manager #0 (PID: 10).
  Compute limit: 1, Memory limit: 8192, FixedShare: false
| 0  0 | 0000:81:00.0 | 0  0 / 8192 |

注入的环境变量也印证了接线：NPU_MEM_QUOTA=8192、ASCEND_VISIBLE_DEVICES=0。libvnpu.so 已把设备查询改写为容器的配额。

验证二：binpack 让两个 Pod 共享一张物理卡。 第二个同规格的 Pod 落在了同一个 Bus-Id 0000:81:00.0 上，各自拥有独立的 8192 MiB 窗口，并作为 Global Manager #1 注册进与 Pod 1 的 #0 相同的共享注册表。节点的已分配资源说的是同一件事：huawei.com/Ascend310P 2（共 14）、Ascend310P-memory 16384（共 43054）——两个 8192 MiB 切片打包进一张 21.5 GiB 的卡，而不是分散到两张卡。

验证三：容器级监控指标正常导出。 插件（不是业务 Pod）在 :9395 上提供 Prometheus 指标：

hami_vgpu_memory_limit_bytes{...,pod="ascend-vnpu-check",vdevice_index="0"} 8.589934592e+09
hami_vgpu_memory_limit_bytes{...,pod="ascend-vnpu-check-2",vdevice_index="0"} 8.589934592e+09

8.589934592e+09 字节恰好是 8192 MiB，与两个 Pod 的申请值一致。该端点还导出实时用量与利用率指标，覆盖宿主机/容器/vdevice 三层。

验证项结果证据
显存切片隔离通过容器内 0 / 8192，宿主机 1848 / 21525
binpack 共卡通过两个 Pod 同为 Bus-Id 0000:81:00.0，Global Manager #0/#1
资源计量通过节点已分配 2 vNPU、16384 MiB
监控通过:9395 导出宿主机/容器/vdevice 三层指标

动手前值得知道的坑

真机跑一遍才知道，坑都在细节里：

  • libvnpu.so 必须与 NPU 驱动匹配。 不匹配不会报错，容器内 npu-smi 只是永远卡在 Initialize SchedulerClient...。请从与驱动匹配的官方镜像版本拷贝资产并校验 md5。
  • Docker 与 containerd 的镜像存储是隔离的。 用 ctr -n k8s.io images import 导入，否则等着收 ErrImageNeverPull。
  • Helm 里镜像拉取策略的 key 是 basic.image_pull_policy（下划线），不是 scheduler.imagePullPolicy。
  • v1.4.0 不注册 -core 资源。 Pod spec 只需要 huawei.com/Ascend310P（卡数）与 huawei.com/Ascend310P-memory（MiB）。
  • 指标在插件 Pod 上。 在业务 Pod 里 curl :9395 毫无响应，要按 label 选中 DaemonSet Pod。
  • 卸载 Volcano 后 volcano-system 可能卡在 Terminating（webhook 已删除之后），清理 namespace 的 finalizer 即可解除。

最后重复一次边界：这里的软切分是运行时 API 层的强制（libvnpu.so 软件拦截），不是 SR-IOV 式的硬件安全边界，这一点与 HAMi-core 在 GPU 上的定性相同。可信团队内部共享、推理混部足够用；不可信多租户请评估硬切分方案。

总结

  • 昇腾的 vNPU 有两种实现：驱动模板硬切分（砌墙）与 hami-vnpu-core 软切分（共用房子 + 门口记账管理员），后者支持任意 MiB 与算力比例；
  • HAMi 2.10 的 Volcano 集成换的是“分配者”（Volcano Scheduler 接管队列、Gang、binpack），设备挂载与运行时隔离两层原样复用，并补全了监控与软硬混合管理；
  • 真机验证：容器内只见 8192 MiB 切片、两个 Pod binpack 同一张物理卡、容器级监控如实上报——在昇腾上，“说好一家一半，谁也别想多占”同样成立。

至此，HAMi 2.10 解读系列已经覆盖了 NVIDIA GPU（KAI Scheduler）与昇腾 NPU（Volcano）两条调度器集成路径。共同的模式是：调度器负责分配，HAMi-core 负责让分配真正生效。

作者：宋净超（Jimmy Song），来自密瓜智能。
