HAMi 2.10 解读（三）| 既要独占、又要装箱、还要 NUMA 亲和：调度策略可以组合了

推理副本要紧凑装箱，多卡要落同一 NUMA 节点保带宽，时延敏感的负载干脆独占几张卡——一句话里三种策略，以前只能选一个。本文是 HAMi 2.10 解读系列第三篇：讲清“先过滤、后排序”的求值模型，并用四张 T4 上的真实选择路径逐一验证。

系列前两篇讲了 HAMi 与外部调度器的集成：KAI Scheduler 之于 NVIDIA GPU（解读一），Volcano 之于昇腾 NPU（解读二）。本篇回到 HAMi 自己的调度器，看 v2.10.0 里另一个容易被忽视但很实用的调度特性：可组合调度策略。

HAMi 一直通过 hami.io/gpu-scheduler-policy 注解提供按 Pod 生效的 GPU 调度策略：binpack 尽量把负载堆叠到少数卡上，spread 尽量打散，v2.10.0 新增的 mutex 则要求独占一张卡。但在 v2.10.0 之前，这个注解只能填一个值。

真实集群很少只需要一种行为。一份典型的生产诉求是这样的：推理副本要紧凑装箱，留出整卡空闲；同时每个 Pod 的多卡要落在同一 NUMA 节点上以保证带宽；而时延敏感的那批负载，干脆要独占几张卡。一句话里出现了三种策略。在 v2.10.0 之前，你只能选一个，放弃其余。

v2.10.0 补上了这块拼图：hami.io/gpu-scheduler-policy 现在接受有序的、逗号分隔的列表，过滤型与排序型策略可以组合（PR #2621，@mesutoezdil，关闭 issue #2010）：

# 仅独占 GPU，再紧凑装箱，NUMA 作为决胜
metadata:
  annotations:
    hami.io/gpu-scheduler-policy: "mutex,binpack,numa"

两类策略：过滤器与排序键

理解这个特性的关键是认识到：HAMi 的 GPU 策略从来就不是同一种东西，它们分属两种角色：

策略角色作用
mutex过滤器只有当前没有任何负载的卡才是候选，所有已被占用的卡都被筛掉
topology-aware过滤器（仅 NVIDIA）只保留 NVLink/NVSwitch 拓扑满足多卡请求的卡，需先启用拓扑感知调度
binpack排序键偏好使用率最高的合格卡，让负载集中
spread排序键偏好使用率最低的合格卡，让负载分散
numa排序键偏好 NUMA 节点编号更低的卡，提升 locality

过滤器回答的是每张卡一个是非题：这张卡到底能不能参与；排序键回答的是排序题：在合格卡中谁排第一。两种角色天然不冲突，因此可以组合：过滤器先运行、缩小候选集，排序键再对幸存者排序。

调度器如何求值一条策略链

HAMi 调度器在过滤和打分一个节点的 GPU 时，策略链按固定流水线求值：

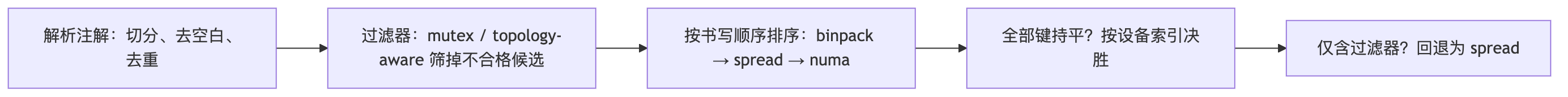

策略链求值流水线：解析注解后先由 mutex/topology-aware 过滤，再按书写顺序用 binpack、spread、numa 排序，全部持平时按设备索引决胜，仅含过滤器时回退为 spread
图1: 策略链求值流水线：解析注解后先由 mutex/topology-aware 过滤，再按书写顺序用 binpack、spread、numa 排序，全部持平时按设备索引决胜，仅含过滤器时回退为 spread

规则依次是：

  1. 解析。 注解按逗号切分，忽略每一项两侧的空白，重复项被丢弃，只有已知的策略名会生效。
  2. 先过滤。 mutex 和 topology-aware 在任何排序之前生效。对带 mutex 的 Pod 来说，一张卡是否合格只看一个问题：这张卡当前是否一个租户都没有？哪怕卡上只跑着一个很小的负载、剩余显存再多，这张卡也会被整体排除。当所有卡都有租户时，Pod 保持 Pending，原因为 ExclusiveDeviceAllocateConflict。
  3. 按书写顺序排序。 binpack、spread、numa 构成一个有序的排序键列表。第一个键起决定作用：binpack,numa 先按 binpack 排序，只有当 binpack 给两张卡打出相同分数时，才用 NUMA 节点编号决胜负；写成 numa,binpack 则优先级相反。列表的顺序就是键的顺序。
  4. 确定性决胜。 如果两张卡在链上所有键下都比较结果相同，设备索引更小者胜出。因此在空闲集群上，相同的请求会产生相同、可复现的放置结果。
  5. 仅含过滤器时回退。 一条完全不含排序键的链（例如 "mutex,topology-aware"）在过滤之后回退为 spread 排序。
  6. 单值行为不变。 单独的 "binpack"、"spread" 或 "mutex" 与 v2.10.0 之前的行为完全一致，升级时存量负载无需任何改动。

排序键到底在比什么

对 binpack 和 spread 来说，“最满/最空”不是拍脑袋：调度器根据每张卡已分配的算力和显存计算利用率得分，权重由 slot、core、memory 三项组成（可以用 hami.io/device-scoring-weights 注解按 Pod 调整权重）。binpack 选分数最高的卡，spread 选分数最低的卡。numa 键比较的是 NVML 上报的每张卡所在 NUMA 节点编号。

值得一提的是 v2.10.0 同时修复了一个相关老问题（PR #2012）：此前即使指定纯 binpack/spread，NUMA 也是首要排序键，导致负载无视实际利用率地被钉死在一个 NUMA 节点上。修复后，利用率得分成为主键，NUMA 只做决胜——这正是 numa 在策略链中扮演的 tiebreaker 角色。

实例：一个 Pod 在四张卡上的选择路径

把上面的流程放进真实场景：一个节点、四块 Tesla T4，一个带 mutex,binpack 注解、申请 1 个 vGPU（1000 MiB 切片）的 Pod 待调度。每张卡标出了租户数与利用率得分，箭头就是选择路径：

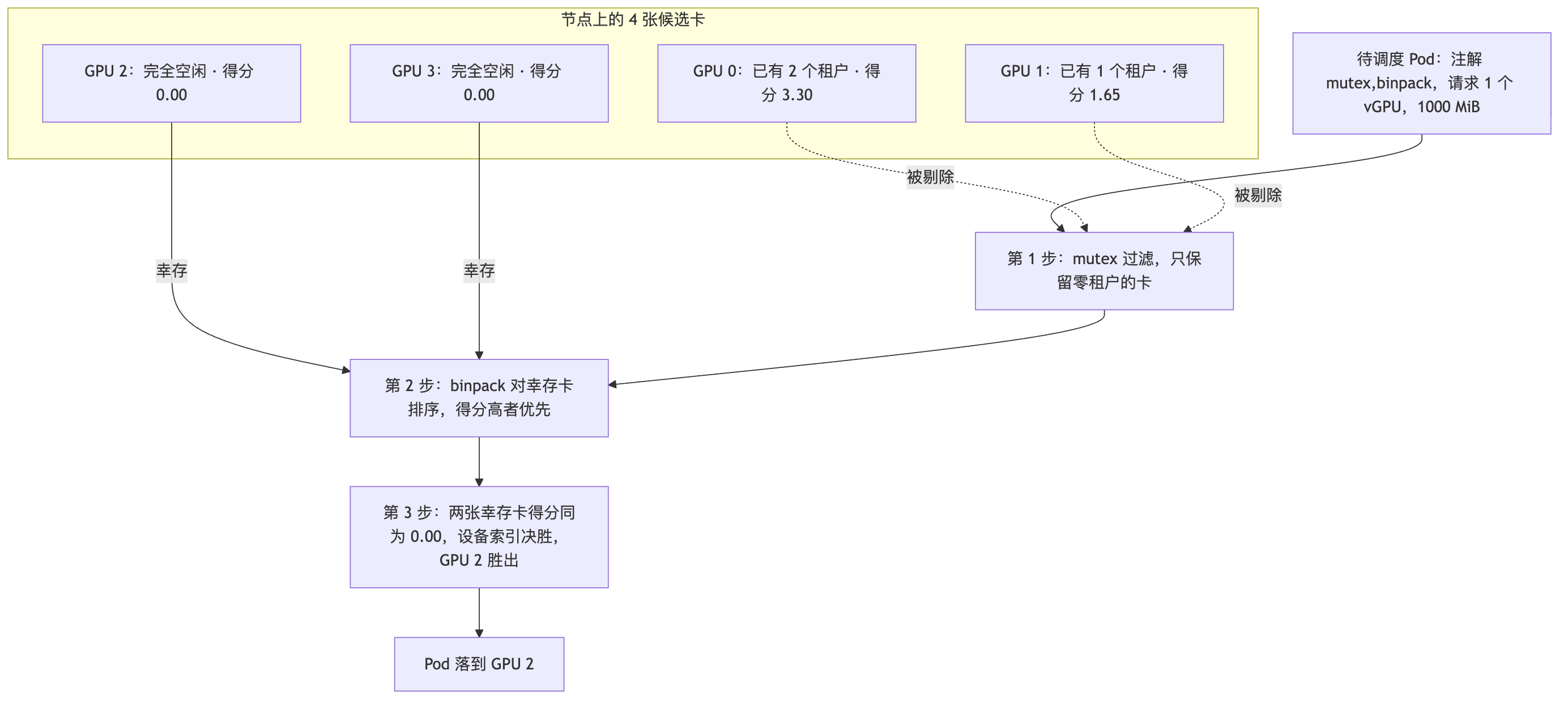

选择路径示例：mutex 过滤掉已有租户的 GPU 0 和 GPU 1，binpack 对两张空闲卡排序，得分持平后由设备索引决胜，Pod 最终落到 GPU 2
图2: 选择路径示例：mutex 过滤掉已有租户的 GPU 0 和 GPU 1，binpack 对两张空闲卡排序，得分持平后由设备索引决胜，Pod 最终落到 GPU 2

从图中可以读出两件事：

  • 最忙的 GPU 0 根本没有进入排序步骤：mutex 过滤器先把它剔除了，尽管纯 binpack 会以 3.30 的最高分优先选它。过滤先于排序，组合链压根不会考虑纯 binpack 会选的那张卡。
  • 两张幸存卡得分相同（都是 0.00），binpack 无法区分，链继续落到设备索引决胜，确定性地选择 GPU 2。

这些数字来自实测：实验中带一个 1000 MiB 租户的卡得分 1.651042，空闲卡得分 0.000000，均来自调度器的打分日志。

常用配方

注解含义
"binpack"把该 Pod 堆到能放下的最忙的卡上，最大化整卡空闲
"spread"（默认）放到最空的卡上，最小化邻居间的争抢
"mutex"要求一张当前零用户的卡
"binpack,numa"紧凑装箱；装箱打平时偏好 NUMA 编号更低的卡
"mutex,binpack"独占且紧凑：在空闲卡中选最忙的一张，降低碎片化
"mutex,binpack,numa"“时延层”配方：独占卡、空闲卡中紧凑装箱、NUMA 作为决胜

关于 mutex 语义的一个重要说明：它保证的是放置时刻这张卡没有用户，之后调度的普通 Pod 仍可能加入这张卡。若要让卡在负载整个生命周期内保持独占，请申请它的全部资源（显存和算力），或用 nvidia.com/use-gpuuuid 显式固定。

三步上手

1. 升级到 HAMi v2.10.0 或更高版本：

helm repo add hami-charts https://project-hami.github.io/HAMi/
helm repo update
helm upgrade hami hami-charts/hami -n kube-system --version 2.10.0

集群级默认值仍是节点选择 binpack、卡选择 spread，升级不会改变任何默认值。

2. 给需要组合行为的 Pod 打注解：

apiVersion: v1
kind: Pod
metadata:
  name: inference-latency-tier
  annotations:
    hami.io/gpu-scheduler-policy: "mutex,binpack,numa"
spec:
  containers:
    - name: app
      image: ubuntu:22.04
      command: ["bash", "-c", "sleep 86400"]
      resources:
        limits:
          nvidia.com/gpu: 1      # 1 个 vGPU
          nvidia.com/gpumem: 8000 # 显存配额 8000 MiB

3. 验证决策。 调度器会把选中的卡写到 Pod 上，无需进入容器即可验证放置结果：

# 选中卡的设备 UUID、厂商、显存切片与算力百分比
kubectl get pod inference-latency-tier \
  -o jsonpath='{.metadata.annotations.hami\.io/vgpu-devices-allocated}'; echo

对于保持 Pending 的 mutex Pod，kubectl describe pod 会显示 ExclusiveDeviceAllocateConflict 原因；调度器在过滤时也会为每张候选卡输出一行利用率打分日志（computer score is），可以直接观察 binpack 与 spread 的排序依据：

kubectl -n kube-system logs deploy/hami-scheduler -c vgpu-scheduler-extender \
  --tail=-1 | grep 'computer score' | tail

在真实集群上试试

读过滤器与排序键是一回事，亲眼看一个 mutex Pod 在你释放一张卡之前一直 Pending，再看 mutex,binpack 拒绝纯 binpack 本会选中的卡，是另一回事。实验 14 在一台挂四块 Tesla T4 的 GKE 节点上跑完整的特性矩阵：默认 spread、binpack 堆叠、mutex 阻塞与释放、组合的 mutex,binpack 行为，全部通过分配注解、事件和调度器日志验证。

总结

  • HAMi 的 GPU 调度策略分两类：mutex/topology-aware 是过滤器（决定谁能参选），binpack/spread/numa 是排序键（决定谁排第一），两类天然可组合；
  • v2.10.0 让注解接受有序的逗号分隔列表，求值模型是“先过滤、后按书写顺序排序、设备索引决胜”，单值行为与升级前完全一致；
  • 顺手修复的 NUMA 首要排序键老问题，让 numa 回归 tiebreaker 本位——利用率得分才是主键。

一句话总结：HAMi 的调度策略从“单选题”变成了“配方”。

作者：宋净超（Jimmy Song），来自密瓜智能。
