Kubernetes GPU 调度：一个 2x2 的实践模型 (节点 × GPU 的紧凑与分散策略)

Kubernetes GPU 调度：一个 2x2 的实践模型 (节点 × GPU 的紧凑与分散策略)

Pod 不仅仅是落在节点 (Node) 上——对于 GPU 类型的 Pod 来说，它们还落在具体的 GPU 上。如今的 Kubernetes 提供了可靠的节点层面 (node-level) 的调度策略（比如 MostAllocated 或拓扑分布），但设备层面 (GPU-level) 的调度策略仍需要一个设备感知 (device-aware) 的实现。Kubernetes 1.34 版本中的 DRA (动态资源分配) 让设备的描述和分配成为了一等公民，甚至通过扩展资源 (extended resources) 的方式为平滑迁移搭建了桥梁——但通用的设备评分机制（即实现内置 GPU 紧凑/分散策略的关键部分）仍在开发中。

为什么是“两个维度”？

  • 节点维度 (Node axis):

    • 紧凑打包 (Binpack) (例如 MostAllocated, RequestedToCapacityRatio 策略)：有助于资源整合，让集群自动伸缩器 (Cluster Autoscaler) 更容易缩容，从而控制成本。
    • 分散部署 (Spread) (Pod 拓扑分布)：通过避免单点故障域，提高可用性并稳定尾部延迟。

  • GPU 维度 (GPU axis):

    • 紧凑打包 (Binpack)：将小型任务打包到更少的物理 GPU 上，从而释放出完整的 GPU 用于模型训练或未来的突发流量。
    • 分散部署 (Spread)：减少 GPU 内部的资源竞争 (如 HBM/SM/PCIe/NVLink)，为在线推理服务平滑 P99 延迟。

目前，Kubernetes 在第二个维度（GPU）上的原生调度能力有限。默认的节点评分器无法“看到”一个 Pod 将会使用哪一个具体的 GPU。DRA 为设备分配添加了必要的结构，但针对 DRA 的设备/节点评分机制仍在进行中。并且，NodeResourcesFit 评分策略不适用于由 DRA 在背后支持的扩展资源（这是 1.34 版本中新增的迁移桥梁）。

DRA 解决了什么（以及尚未解决什么）

  • 解决了什么： 提供了一个标准化的模型来描述设备 (ResourceSlice)、声明请求 (ResourceClaim) 和对设备分类 (DeviceClass)。Kubernetes 可以据此分配匹配的设备，并将 Pod 调度到能够访问这些设备的节点上。在 1.34 版本中，KEP-5004 允许 DeviceClass 将 DRA 管理的设备映射回一个扩展资源名称，这样现有的应用清单 (manifests) 可以在迁移期间继续使用经典的 vendor.com/gpu: N 语法。
  • 尚未解决什么： 一个通用的调度器评分器，它能为设备/节点打分，从而实现“内置的 GPU 紧凑/分散策略”。社区已经创建了 issue 来添加一个 dynamicresources 评分器以实现正确的紧凑打包；在此功能落地之前，设备层面的调度策略仍需依赖驱动程序或外部的、具备设备感知能力的调度器。此外，NodeResourcesFit 评分机制对于由 DRA 代理的扩展资源无效。

可实际感知的 2×2 模型：节点 × GPU = 四种调度模式

下面我将使用一个最小化的、可复现的环境来展示这四种模式。重点不是推销任何特定的技术栈，而是为了观察你在生产环境中可能遇到的不同权衡。

一键部署环境

所有的 YAML 文件和 Terraform 配置都在这里：

  • 仓库：https://github.com/dynamia-ai/hami-ecosystem-demo
  • Demos: demo/binpack-spread (四个 YAML 文件对应四种模式)。每个 YAML 都是一个最小化的 Deployment，只调整了两个参数：

通过 annotations 设置策略（两个维度）:

template:
  metadata:
    annotations:
      hami.io/node-scheduler-policy: "binpack"  # 或 "spread"
      hami.io/gpu-scheduler-policy:  "binpack"  # 或 "spread"

通过 HAMi 强制执行 GPU 配额:

resources:
  limits:
    nvidia.com/gpu: 1
    nvidia.com/gpumem: "7500"  # 约 7.5GB 显存，这样两个 Pod 就可以共享一张 GPU

除以上配置外，四个文件中的其他部分（如镜像、启动参数）完全相同。

启动 EKS 环境：

git clone https://github.com/dynamia-ai/hami-ecosystem-demo
cd hami-ecosystem-demo/infra/aws
terraform init
terraform apply -auto-approve

这会创建两个 GPU 节点（一个配备 4×T4，另一个配备 4×A10G）。

A) 节点紧凑打包 × GPU 紧凑打包 — “成本优先，并保留完整的 GPU”

  • 适用场景： 大量小型的推理或批处理任务；希望为自动缩容留出空间，并保留完整的 GPU 用于后续的训练任务。
  • 优势： 活跃节点数更少；获得完整 GPU 的可能性更高。
  • 代价： GPU 内部资源竞争加剧，对延迟敏感的服务存在 P99 延迟风险。

图1: binpack-spread-1.png

Run:

运行：

kubectl apply -f demo/binpack-spread/a-node-binpack-gpu-binpack.yaml

# 使用以下脚本查看 Pod 分布
{
  printf "POD\tNODE\tUUIDS\n";
  kubectl get po -l app=demo-a -o json \
  | jq -r '.items[] | select(.status.phase=="Running") | [.metadata.name,.spec.nodeName] | @tsv' \
  | while IFS=$'\t' read -r pod node; do
      uuids=$(kubectl exec "$pod" -c vllm -- nvidia-smi --query-gpu=uuid --format=csv,noheader | paste -sd, -);
      printf "%s\t%s\t%s\n" "$pod" "$node" "$uuids";
    done;
} | column -t -s $'\t'

观察结果 (示例):

POD                                                NODE                                           UUIDS
demo-a-node-binpack-gpu-binpack-6899f6dfdd-8z8rx   ip-10-0-52-161.us-west-2.compute.internal      GPU-b0e94721-ad7c-6034-4fc8-9f0d1ac7d60d
demo-a-node-binpack-gpu-binpack-6899f6dfdd-nfbz4   ip-10-0-52-161.us-west-2.compute.internal      GPU-b0e94721-ad7c-6034-4fc8-9f0d1ac7d60d
demo-a-node-binpack-gpu-binpack-6899f6dfdd-dtx7b   ip-10-0-52-161.us-west-2.compute.internal      GPU-85caf98e-de2d-1350-ed83-807af940c199
demo-a-node-binpack-gpu-binpack-6899f6dfdd-wtd47   ip-10-0-52-161.us-west-2.compute.internal      GPU-85caf98e-de2d-1350-ed83-807af940c199

分析： 所有 Pod 都被调度到了单个节点上，并且它们被紧凑地打包到了满足其资源限制的最少数 GPU 上（这里是 2 个 GPU）。

B) 节点分散部署 × GPU 紧凑打包 — “跨节点高可用，同时保留完整的 GPU”

  • 适用场景： 需要跨区/跨节点部署以实现高可用的多副本服务，但同时希望将节点内的小任务打包到少数 GPU 上。
  • 优势： 实现了高可用性，同时也能保留完整的 GPU。
  • 代价： 集群缩容变得更加困难。

图2: binpack-spread-2.png

运行：

kubectl delete -f demo/binpack-spread/a-node-binpack-gpu-binpack.yaml
kubectl apply -f demo/binpack-spread/b-node-spread-gpu-binpack.yaml
# ... 使用相同的脚本查看，只需将 app label 改为 app=demo-b

观察结果 (示例):

POD                                                NODE                                           UUIDS
demo-b-node-spread-gpu-binpack-548cb55c7d-8tg22    ip-10-0-52-161.us-west-2.compute.internal      GPU-dedbdfb2-408f-9ded-402f-e3dc22c08f66
demo-b-node-spread-gpu-binpack-548cb55c7d-h9ds6    ip-10-0-61-248.us-west-2.compute.internal      GPU-5f432a79-775e-db04-1e15-82307fdb5a1b
demo-b-node-spread-gpu-binpack-548cb55c7d-ncwdl    ip-10-0-61-248.us-west-2.compute.internal      GPU-5f432a79-775e-db04-1e15-82307fdb5a1b
demo-b-node-spread-gpu-binpack-548cb55c7d-stx67    ip-10-0-52-161.us-west-2.compute.internal      GPU-dedbdfb2-408f-9ded-402f-e3dc22c08f66

分析： Pod 被分散到了不同的节点上，但在每个节点内部，它们仍然被打包到了同一张 GPU 上。

C) 节点紧凑打包 × GPU 分散部署 — “节约部分成本，同时保护尾部延迟”

  • 适用场景： 在线推理服务；希望在合理整合资源的同时，避免将所有负载都堆积到同一张 GPU 上。
  • 优势： 仍在节点级别进行了资源整合；GPU 间的竞争更低。
  • 代价： 不如模式 A 成本效益高。

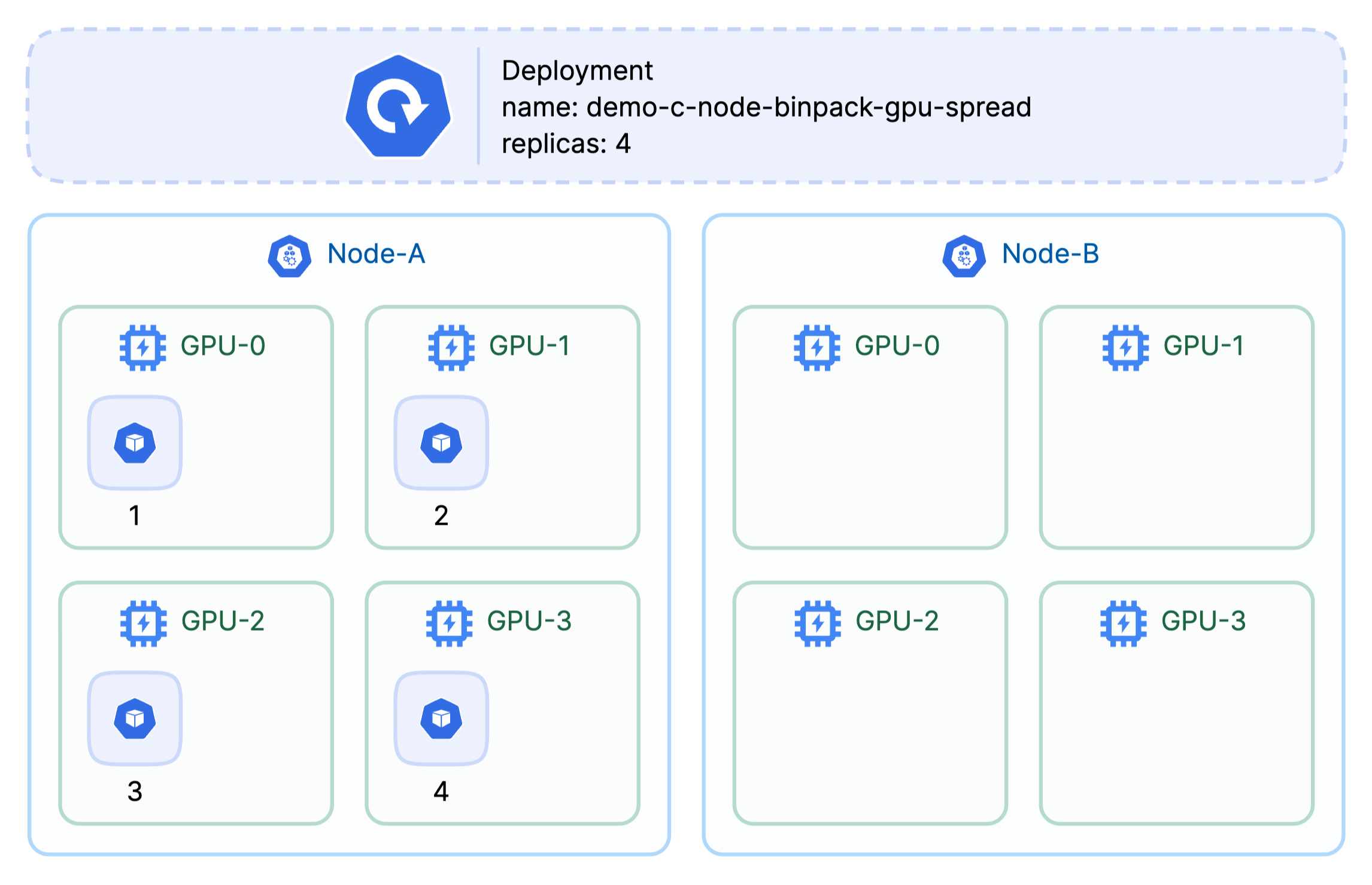

图3: binpack-spread-3.png

运行：

kubectl delete -f demo/binpack-spread/b-node-spread-gpu-binpack.yaml
kubectl apply -f demo/binpack-spread/c-node-binpack-gpu-spread.yaml
# ... 使用相同的脚本查看，只需将 app label 改为 app=demo-c

观察结果 (示例):

POD                                                NODE                                           UUIDS
demo-c-node-binpack-gpu-spread-d5f686b67-8zbz9    ip-10-0-61-248.us-west-2.compute.internal      GPU-041286d5-ed3d-4823-096e-a4c80fe17fb9
demo-c-node-binpack-gpu-spread-d5f686b67-hn2md    ip-10-0-61-248.us-west-2.compute.internal      GPU-b639414c-f867-90c3-dd3b-a2bd094a703e
demo-c-node-binpack-gpu-spread-d5f686b67-rrpzb    ip-10-0-61-248.us-west-2.compute.internal      GPU-4bfe5899-5368-2e73-de03-d34894b6d75c
demo-c-node-binpack-gpu-spread-d5f686b67-sv8fg    ip-10-0-61-248.us-west-2.compute.internal      GPU-5f432a79-775e-db04-1e15-82307fdb5a1b

分析： 所有 Pod 都位于同一个节点上，但被分散到了该节点上的多张不同 GPU 上。

D) 节点分散部署 × GPU 分散部署 — “尾部延迟优先”

  • 适用场景： 对服务等级协议 (SLA) 有严格要求的场景（如搜索、广告、聊天），其中 P99 延迟是关键指标。
  • 优势： 在节点和 GPU 两个维度上的干扰都最低。
  • 代价： 成本最高；资源碎片化最严重。

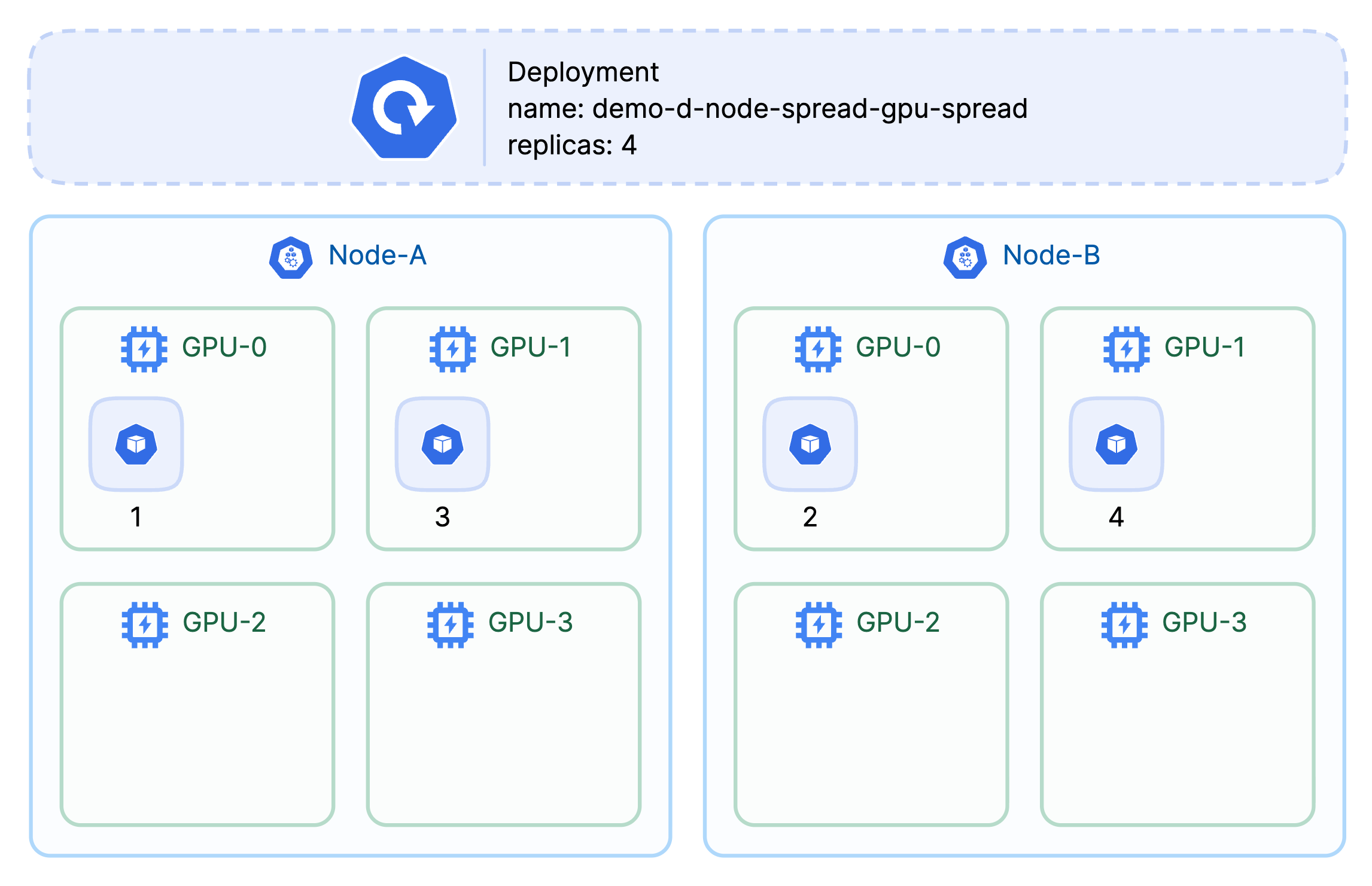

图4: binpack-spread-4.png

运行：

kubectl delete -f demo/binpack-spread/c-node-binpack-gpu-spread.yaml
kubectl apply -f demo/binpack-spread/d-node-spread-gpu-spread.yaml
# ... 使用相同的脚本查看，只需将 app label 改为 app=demo-d

观察结果 (示例):

POD                                                NODE                                           UUIDS
demo-d-node-spread-gpu-spread-c4555d97c-5gqkf    ip-10-0-52-161.us-west-2.compute.internal      GPU-b0e94721-ad7c-6034-4fc8-9f0d1ac7d60d
demo-d-node-spread-gpu-spread-c4555d97c-666dc    ip-10-0-61-248.us-west-2.compute.internal      GPU-5f432a79-775e-db04-1e15-82307fdb5a1b
demo-d-node-spread-gpu-spread-c4555d97c-8xjbh    ip-10-0-61-248.us-west-2.compute.internal      GPU-4bfe5899-5368-2e73-de03-d34894b6d75c
demo-d-node-spread-gpu-spread-c4555d97c-k727x    ip-10-0-52-161.us-west-2.compute.internal      GPU-dedbdfb2-408f-9ded-402f-e3dc22c08f66

分析： Pod 被同时分散到了不同的 GPU 和不同的节点上。

DRA 的现状与未来

  • 现状： DRA 标准化了分配什么以及可以在哪里运行。如果你同时启用了 KEP-5004，应用程序可以继续请求扩展资源，而底层的驱动和 ResourceSlice 会完成实际的分配工作——这对于从 DevicePlugin 迁移非常有用。但是：原生的 NodeResourcesFit 评分机制不适用于由 DRA 支持的扩展资源，而用于为动态资源提供正确紧凑打包的 dynamicresources 评分器仍在开发中。
  • 未来： 一旦 DRA 的设备/节点评分机制落地，更多这类调度逻辑就可以在 Kubernetes“核心”中实现（至少对于通用场景）。但对于显卡内部拓扑（如 NUMA/NVLink）和更细致的策略，具备设备感知能力的实现方案仍然至关重要。

代码复现与参考资料

  • 环境与四种 Demo
    • https://github.com/dynamia-ai/hami-ecosystem-demo
    • https://github.com/dynamia-ai/hami-ecosystem-demo/tree/main/demo/binpack-spread
  • 背景资料
  • DRA 相关背景 (v1.34)
    • Kubernetes PR #130653 (kubelet/scheduler 支持由 DRA 代理的扩展资源；注意：NodeResourcesFit 评分机制不适用于这类资源)
    • KEP #5004 (DRA: 通过 DRA 驱动处理扩展资源请求)
    • Issue #133669 (添加 dynamicresources 评分器；作为 Beta 阶段的要求，需要实现正确的紧凑打包)

HAMi 异构计算支持架构图
图5: HAMi 异构计算支持架构图
